Os oes gan eich cynnyrch fwy na thri botwm ar PCB, ni ddylech fod yn gosod cromenni metel fesul un. Aarae taflen cromen arferiadMae - a elwir weithiau'n arae cromen fetel, dalen arae cromen, neu'n syml yn ddalen gromen - cyn-yn gosod pob cromen snap dur di-staen ar un ffilm PET â adlyn sengl, fel y gall eich llinell ymgynnull blicio a glynu holl gynllun y bysellbad mewn un cam. Mae'r canllaw hwn yn esbonio'r cystrawennau, deunyddiau, manylebau, MOQ a'r amseroedd arweiniol y dylai prynwyr B2B eu gwerthuso cyn gofyn am ddyfynbris gan wneuthurwr arae dalennau cromen.

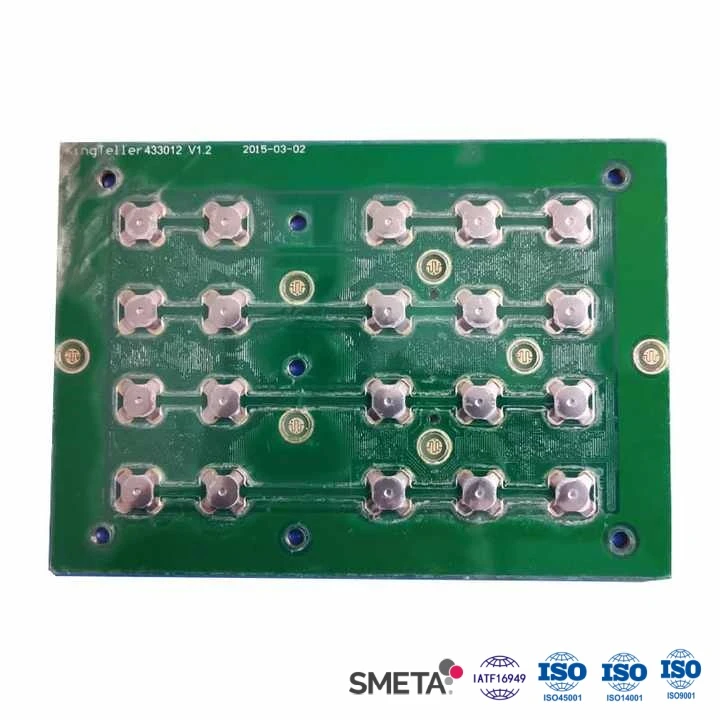

Mae arae dalennau cromen PET wedi'i halinio dros y padiau cyswllt PCB a'i lamineiddio mewn un croen-a-cam ffon - dim cromen-yn ôl-leoli cromen.
Pam Prynu Arae Taflen Gromen yn lle Cromenni Metel Rhydd?
Dim ond ar gyfer cynhyrchion allweddol syml, sengl, cromenni metel rhydd yw'r dewis cywir. Cyn gynted ag y bydd gan fysellbad fatrics allweddi aml-- teledu ac aer-cyfyngiadau cyflyrwyr, walkie-talkies, rheolyddion gêm, setiau llaw meddygol - mae arae cromen a gynullwyd ymlaen llaw yn cynnig tair mantais fesuradwy:
Cywirdeb lleoliad.Mae pob cromen yn cael ei osod gan offer cydosod awtomataidd i ±0.05 mm, gan ddileu gwallau lleoli â llaw a'r allweddi marw sy'n deillio o hynny.
Cynulliad cyflymach.Mae gweithredwyr yn gosod un ddalen yn lle gosod dwsinau o gromenni unigol, gan dorri amser cydosod bysellbad yn ddramatig ar linellau cyfaint uchel.
Amddiffyniad.Mae'r cludwr PET yn cysgodi cromenni rhag llwch a lleithder cyn gosod y troshaen graffig, gan wella cynnyrch a dibynadwyedd tymor hir.
Ar gyfer cynhyrchion sydd hefyd angen y gylched ei hun, mae Shanyo yn cynnig modiwlau integredig cyfres dalen cromen FPC +, lle mae'r cylched hyblyg a'r arae cromen yn cael eu cynhyrchu a'u halinio yn yr un ffatri - opsiwn poblogaidd ar gyfer gwylio chwaraeon a dyfeisiau gwisgadwy lle mae gofod cydosod yn dynn.
Dewiswch yr Adeiladwaith Cywir: Chwe Math Arae Cromen Safonol
Dylai cyflenwr arae cromen cymwysedig gynnig mwy nag un adeiladwaith. Mae Shanyo yn peiriannu chwe lluniad arae cromen safonol, pob un wedi'i optimeiddio ar gyfer gwahanol broffil cyffyrddol, amgylchedd a llif gwaith cydosod:
| Adeiladu | Nodwedd Allweddol | Gorau Ar Gyfer |
|---|---|---|
| Arae cromen -haen sengl | Cost isaf, 10-200 gf,<100 mΩ | Rheolaethau o bell, cyfrifianellau, bysellbadiau defnyddwyr sy'n cael eu gyrru gan gostau |
| LGF-arae cromen integredig | -Ffilm canllaw ysgafn ar gyfer ôl-oleuadau LED unffurf | Cysylltiadau anghysbell wedi'u goleuo'n ôl, gwybodaeth modurol, paneli cartref clyfar |
| Arae cromen bwmp UV- | Dotiau cyffyrddol wedi'u codi ar gyfer gweithrediad dall, swbstrad PEN, cylchoedd 1M | Teclynnau llaw diwydiannol, terfynellau POS, -talkies walkie |
| Plygu-arae cromen wedi'i hinswleiddio | Mae bwlch wedi'i blygu ymlaen llaw yn atal byrhau, bwlch wedi'i deilwra | Switsys olwyn llywio-modurol, paneli offer, AEM diwydiannol |
| Plygu + 3M arae cromen gludiog | -tâp tac 3M uchel, PI/beryllium-cylchredau 5M o opsiwn copr | Paneli talwrn clyfar modurol, offer awyr agored, rhyngwynebau meddygol |
| Arae cromen wedi'i selio IP67/IP68 | Labyrinth-sêl ymyl + nano-gorchudd hydroffobig, cylchoedd 5M+ | Bysellbadiau awyr agored a morol, offer bwyd, AEM yr amgylchedd gwlyb |
Pentwr arae dalennau cromen nodweddiadol-i fyny: cefnogaeth gludiog, swbstrad PET/PEN/PI, cromenni snap wedi'u halinio ymlaen llaw a haen golau ôl LGF dewisol.
Haenau Deunydd: PET vs PEN vs swbstradau DP
Mae'r swbstrad a'r deunydd cromen yn pennu cost, oes ac ystod tymheredd. Mae Shanyo yn graddio pob casgliad o ddalennau cromen yn dair haen - darbodus (PET + 304 dur gwrthstaen), cytbwys (PEN + 301 dur gwrthstaen) a blaenllaw (PI + beryllium-copr). Defnyddiwch y gymhariaeth hon i gyfateb yr haen i bwynt pris a tharged dibynadwyedd eich cynnyrch:
| Manyleb | Haen Eco (PET) | Haen Gytbwys (PEN) | Haen Flaenllaw (PI) |
|---|---|---|---|
| Grym actio | 10–200 gf | 10–200 gf | 5-500 gf y gellir ei addasu |
| Teithio | 0.05–0.5 mm | 0.05–0.5 mm | 0.02–1.0 mm |
| Ymwrthedd cyswllt | <100 mΩ | <100 mΩ | <50 mΩ |
| Cylchoedd bywyd | Mwy na neu'n hafal i 500,000 | Mwy na neu'n hafal i 1,000,000 | Mwy na neu'n hafal i 5,000,000 |
| Tymheredd gweithredu | -40 gradd i +85 gradd | -40 gradd i +85 gradd | -55 gradd i +125 gradd |
| Trwch nodweddiadol | Safonol | Safonol | Ultra-denau<0.3 mm available |
| Ffit orau | Rheolyddion o bell, cyfrifianellau | AEMau modurol, paneli diwydiannol | Meddygol, modurol, IP67 / IP68 awyr agored |
Opsiynau penodol i raglenni y mae prynwyr yn gofyn amdanynt fel arfer
Rheolaethau o bell a gosod -blychau uchaf:dalen gromen rheoli o bell wedi'i theilwra wedi'i thorri i'ch union fatrics botwm, fel arfer yr haen PET darbodus.
Dyfeisiau meddygol:Araeau cromen botymau meddygol ardystiedig ISO 13485 gyda chromennau aur-platiog ar gyfer ymwrthedd cyswllt isel.
Tu mewn modurol:plygu-araeau dalennau cromen car wedi'u hinswleiddio wedi'u dilysu i -40 gradd ac wedi'u darparu â dogfennaeth IATF 16949 PPAP.
Nwyddau gwisgadwy ac oriawr chwaraeon:araeau PI tra-denau o dan 0.3 mm, fel y'u defnyddir yn ein haraeau dalennau cromen gwylio chwaraeon.
MOQ, Amser Arweiniol a Samplu: Beth i'w Ddisgwyl gan Ffatri-Cyflenwr Uniongyrchol
Dylai timau caffael sy'n gwerthuso gwneuthurwr arae cromen gadarnhau'r telerau masnachol hyn yn gynnar yn yr RFQ:
MOQ:Mae Shanyo yn cefnogi-prototeipio swp bach ar gyfer dilysu dyluniad a graddfeydd i gynhyrchiad màs o ddarnau 60M+ yn flynyddol, felly mae un cyflenwr yn cwmpasu cylch bywyd llawn y cynnyrch.
Samplau:mae samplau am ddim o gystrawennau safonol ar gael; mae gosodiadau wedi'u teilwra'n arbennig yn cael eu samplu mewn 5–7 diwrnod gan ddefnyddio - llwydni tŷ -gwneud.
Amser arweiniol:mae amseroedd arweiniol safonol yn berthnasol ar ôl cymeradwyo lluniad gosodiad; mae gweithgynhyrchu aml-safle yn Tsieina a Fietnam yn cadw cyflenwad archeb swmp yn sefydlog.
Tystiolaeth o ansawdd:mae pob dalen yn pasio arolygiad CCD 100% ar gyfer safle cromen, uniondeb gludiog a pharhad trydanol; mae tystysgrifau materol ac adroddiadau cromlin -rym ar gael ar gais.
Cyngor peirianneg:cyn rhyddhau'ch RFQ, paratowch eich lluniad gosodiad bysellbad (DXF neu PDF), grym gweithredu targed fesul allwedd, a'r amgylchedd gweithredu. Os ydych chi'n ansicr sut mae geometreg cromen yn effeithio ar deimlad clic, darllenwch ein canllaw dewis cromen metel ar gromliniau grym SUS301 a chymhareb cliciwch yn gyntaf - mae'r gymhareb goddefgarwch grym a chlicio wedi'u pennu ar lefel y gromen ac yna'n cael eu cario i mewn i'r arae.
Sut i Gael Ffatri-Dyfyniad Uniongyrchol ar gyfer Araeau Dalennau Gromen Personol
Mae cyrchu'n uniongyrchol o'r ffatri yn dileu marciau dosbarthwr ac yn byrhau'r dyluniad-dolen iteriad. Mae Shanyo wedi cynhyrchu cromenni metel manwl gywir ac araeau cromen yn Qingdao ers 2004 o dan ardystiad ISO 9001, ISO 14001, ISO 45001 ac IATF 16949. Anfonwch eich lluniad gosodiad a'ch gofynion atom, a bydd ein peirianwyr yn argymell yr haen swbstrad gywir, geometreg cromen a system gludiog - gydasamplau am ddim a-prisiau uniongyrchol y ffatriar gyfer prosiectau B2B cymwys.
Porwch fwy o gydrannau switsh cyffyrddol yn ein catalog cynnyrch llawn, neu weld lle mae ein haraeau'n cael eu defnyddio ar draws diwydiannau a chymwysiadau.
