Ym mhob gwasanaeth electronig - o draciwr ffitrwydd gwisgadwy i system rheoli batri cerbyd trydan - mae haen gudd o gydrannau nad ydynt byth yn ymddangos yn saethiad arwr BOM: ymarw-torri rhannau. Mae'r trachywiredd-torri gasgedi, ynysyddion, clustogau ewyn, tapiau gludiog, a ffilmiau amddiffynnol yn pennu a yw dyfais yn goroesi prawf gollwng, yn pasio adolygiad asiantaeth diogelwch, neu'n cadw dŵr a llwch allan dros ddegawd o ddefnydd. Ond i lawer o beirianwyr dylunio, mae nodi cydrannau wedi'u torri'n marw yn parhau i fod yn ôl-ystyriaeth - munud olaf "ychwanegu gasged yma" sy'n arwain at oedi cyn cynhyrchu a phroblemau ffit.
Mae'r canllaw hwn yn egluro beth yw cydrannau marw{0}}torri mewn gwirionedd, y deunyddiau a'r goddefiannau sy'n bwysig, sut maen nhw'n rhyngweithio â nhwswitshis cromen metel, cylchedau hyblyg, abariau bws, a'r penderfyniadau peirianneg sy'n gwahanu erthygl gyntaf lwyddiannus oddi wrth gur pen cymhwyster chwe mis.
Beth Yw Die{0}}Torri mewn Gweithgynhyrchu Electroneg?
Mae torri marw yn broses gneifio gyflym iawn sy'n siapio rholiau parhaus o ddeunydd yn rhannau gwastad manwl gywir gan ddefnyddio dei rheol dur wedi'i deilwra wedi'i osod mewn gwasg cylchdro neu wely gwastad. Mewn cydosod electroneg, mae cydrannau marw-yn cyflawni pedair swyddogaeth graidd: inswleiddio trydanol, selio amgylcheddol (dŵr/llwch/EMI), clustogi mecanyddol a llenwi bylchau, ac atodi gludiog.
Yn wahanol i -rhannau plastig wedi'u mowldio â chwistrelliad sydd angen offer drud ac amseroedd arwain hir, gellir cynhyrchu rhannau wedi'u torri'n marw o{-gwely fflat neu ddisyn cylchdro am ffracsiwn o'r gost offeru. Mae hyn yn gwneud marw-torri'r broses a ffefrir ar gyfer electroneg cyfaint isel i-gan fod angen geometreg arbennig ond ni ellir cyfiawnhau offer mowldio chwistrellu.
Y Palet Deunydd: Yr hyn rydych chi'n ei nodi mewn gwirionedd
Mae'r rhan fwyaf o'r rhannau wedi'u torri'n marw mewn electroneg wedi'u hadeiladu o un o bum teulu o ddeunyddiau. Mae gan bob un briodweddau trydanol, thermol a mecanyddol gwahanol sy'n gyrru'r dewis.
1. Polyimide (Kapton) ffilmiau.Y safon aur ar gyfer inswleiddio trydanol tymheredd uchel. Mae polyimide yn gwrthsefyll defnydd parhaus i 200 gradd, mae ganddo gryfder dielectrig rhagorol, ac mae'n parhau i fod yn sefydlog o ran dimensiwn trwy sodro reflow. Fe'i defnyddir yn gyffredin fel antaflen inswleiddio trydanoldros olion-foltedd uchel neu rhwng celloedd batri a'r siasi. Mae trwch yn amrywio o 12.5 μm i 125 μm.
2. PET (polyester) ffilmiau.Cost is na polyimide, gydag inswleiddiad trydanol da a chaledwch mecanyddol. Defnyddir PET yn nodweddiadol fel cludwr sylfaen ar gyferaraeau taflen cromen- y ffilm sy'n dal unigolcromenni metelwrth gofrestru ac yn darparu'r rhyngwyneb gludiog i'r PCB. Mae'n gweithredu'n gyffyrddus hyd at ~ 120 gradd, sy'n ddigonol ar gyfer y rhan fwyaf o broffiliau reflow electroneg defnyddwyr.
3. Ewynau (PU, addysg gorfforol, acrylig).Mae ewynau polywrethan a polyethylen yn darparu clustogau, llenwi bylchau, a gasgedu acwstig neu EMI. Mae -ewyn cell PE caeedig yn gwrthsefyll amsugno lleithder; agor-cell PU ewyn yn cydymffurfio ag arwynebau afreolaidd. Defnyddir tapiau ewyn acrylig - megis 3M VHB cyfwerth - lle mae angen bondio strwythurol rhwng plastigau a metelau heb glymwyr. Gweler Shanyo'sewyn yn marw-torriystod ar gyfer cymwysiadau nodweddiadol.
4. Tapiau gludiog (acrylig, silicon, rwber).Mae -gludyddion sy'n sensitif i bwysau (PSAs) yn cael eu lamineiddio i farw-torri rhannau i alluogi cydosod croen a ffon. Gludyddion acrylig sy'n cynnig y perfformiad gorau oll (tymheredd, UV, cneifio); defnyddir gludyddion silicon ar -wyneb-swbstradau ynni isel fel siliconau a phowdrau-plastig wedi'u gorchuddio; mae gludyddion rwber yn opsiwn cost isel i'w defnyddio dros dro neu dan do. Mae'rtâp gludiog yn marw-torriteulu cynnyrch yn cwmpasu'r rhan fwyaf o anghenion PSA.
5. Deunyddiau cysylltiedig â batri.Ar gyfer EV a phecynnau batri defnyddwyr, mae cydrannau marw{0}}yn cynnwysbatri ceir yn marw-torrirhannau - ynysyddion busbar, bylchau cell, rhwystrau atal tân (ffilmiau wedi'u llenwi â mica neu serameg), a seliau awyrell. Rhaid i'r deunyddiau hyn fodloni graddfeydd fflamadwyedd UL 94 V-0 a goroesi tymereddau digwyddiad ffo thermol ar gyfer ffenestri goroesi diffiniedig.
| Deunydd | Tymheredd Uchaf | Cryfder Dielectric | Defnydd Nodweddiadol |
|---|---|---|---|
| Polyimide (Kapton) | 200 gradd + | ~280 kV/mm | Inswleiddiad tymheredd uchel, rhwystrau batri |
| Ffilm PET | 120 gradd | ~160 kV/mm | Cludwr arae cromen, masgio |
| Ewyn Addysg Gorfforol | 80 gradd | ~30 kV/mm | Gasgedi, clustogi, selio |
| Tâp Ewyn Acrylig | 150 gradd | ~20 kV/mm | Bondio strwythurol, cynulliad |
Goddefiannau: Yr hyn y mae "Precision" yn ei olygu mewn gwirionedd
Un o'r camgymeriadau mwyaf cyffredin wrth nodi rhannau wedi'u torri'n marw yw trin y goddefiant fel ôl-ystyriaeth. Mewn-torri marw gwely fflat neu gylchdro, mae'r goddefgarwch cyraeddadwy yn dibynnu ar drwch deunydd, adeiladwaith marw, a lled y we:
- Goddefgarwch safonol:±0.2 mm ar gyfer rhannau o dan 50 mm mewn dimensiwn cyffredinol
- Goddefgarwch manwl gywir:±0.1 mm yn bosibl ar gyfer ffilmiau tenau (o dan 0.2 mm) gyda-rheol dur yn marw
- Goddefgarwch tynn:±0.05 mm yn gyraeddadwy yn unig gyda marw wedi'i ysgythru'n gemegol neu dorri laser, ac fel arfer wedi'i neilltuo ar gyfer nodweddion tenau, bach iawn
Pan fydd yn marw{0}}mae rhannau wedi'u torri wedi'u cynllunio i ryngwynebu â nhwcromenni snapar PCB - megis haen bylchwr mewn arae cromen - mae'r cofrestriad rhwng y toriad marw-a lleoliad y gromen yn hollbwysig. Gall goddefgarwch ±0.2 mm sy'n ymddangos yn hael achosi i'r gofodwr orchuddio'n rhannol ardal cyswllt y gromen, gan newid teimlad cyffyrddol neu atal y gromen rhag mynd trwodd. Dyna pam mae cyflenwyr arae cromen integredig fel Shanyo yn dylunio'r dis-dorri a'r gromen gyda'i gilydd, nid fel cydrannau ar wahân.
Sut mae Marw-Yn Torri Rhyngweithio â Chydrannau Eraill
Anaml y bydd rhannau sy'n marw yn gweithio ar eu pen eu hunain. Mae eu dyluniad yn effeithio'n uniongyrchol ar berfformiad cydrannau cyfagos yn y pentwr-i fyny:
Gyda cromenni metel ac araeau cromen.Mae'r ffilm cludwr PET sy'n dal aarae taflen cromenyn rhan wedi'i dorri'n marw ei hun. Rhaid i'r glud ar y ffilm drosglwyddo'n lân i'r PCB heb adael gweddillion, a rhaid i'r tyllau torri alinio â'r canolfannau cromen o fewn ±0.15 mm. Mae camaliniad yn achosi-cliciau canol, grym actifadu anghyson, a blinder cromen cynamserol.
Gyda chylchedau printiedig hyblyg. Cynulliadau FPCyn aml mae angen anystwythyddion adlyn â chefn (polyimide neu FR-4) mewn ardaloedd cysylltwyr i atal blinder fflecs. Mae'r anystwythwyr hyn yn cael eu torri'n marw a'u lamineiddio i'r clawr FPC. Rhaid i'r dewis gludiog fod yn gydnaws â'r deunydd gorchudd FPC - gall defnyddio'r PSA anghywir achosi dadlaminiad wrth ystwytho.
Gyda bariau bysiau a modiwlau batri. Bariau bws coprmewn pecynnau batri EV mae angen ffilmiau inswleiddio sy'n gorchuddio'r bar bws ac eithrio ar ryngwynebau weldio a bolltau. Mae'r ffilmiau inswleiddio hyn wedi'u torri â laser neu'n marw gydag agoriadau manwl gywir ar gyfer stilwyr weldio a thyllau bolltau. Rhaid i'r ffilm wrthsefyll y tymheredd proses 120-150 gradd o weldio ultrasonic heb grebachu na diraddio.
Camgymeriadau Dylunio Cyffredin
Camgymeriad 1: Pennu "Kapton" heb y glud.Nid oes gan ffilm polyimide noeth gludiog. Os oes angen i'ch rhan sydd wedi'i dorri'n marw gadw at PCB, mae angen polyimide arnoch chigydaPSA penodedig (acrylig neu silicon), trwch leinin, a lefel adlyniad. Mae "tâp Kapton" ym mhen peiriannydd yn ddeunydd gwahanol iawn i "12.5 μm polyimide gyda 25 μm PSA acrylig ar leinin PET glas 50 μm."
Camgymeriad 2: Anwybyddu'r leinin.Mae rhannau wedi'u torri'n marw yn cael eu cludo ar leinin rhyddhau (PET neu glassine fel arfer). Mae trwch y leinin yn effeithio ar sut mae'r rhan yn codi mewn cynulliad awtomataidd. Mae angen leinin nad yw'n ymestyn neu'n rhwygo ar ran sydd wedi'i chynllunio ar gyfer codi gwactod; gall rhan sydd wedi'i chydosod â llaw ddefnyddio leinin papur rhatach.
Camgymeriad 3: Dan-nodi bywyd marw.Mae -rheol dur cylchdro mewn PET tenau yn para tua 500,000-1,000,000 o argraffiadau. Ar gyfer cyfeintiau cynhyrchu uwchlaw hynny, mae angen i chi nodi marw dur caled neu gynllunio ar gyfer miniogi marw. Os byddwch chi'n archebu 5 miliwn o unedau gyda dis safonol, bydd yr offeryn yn treulio tua chanol y rhediad, gan achosi drifft dimensiwn.
Camgymeriad 4: Dim dilysu sampl cyn offer.Mae rhannau marw yn rhad i'w prototeip ond yn ddrud i'w hail-offer. Dilyswch geometreg, tac gludiog bob amser, a gosodwch y pentwr cydosod gwirioneddol-i fyny-jet neu laser{-torri samplau cyn ymrwymo i-offeryn rheol dur.
Gweithio gyda Chyflenwr Die{0}}Cut Cut
Mae cyflenwr die{0}}dorri da yn gwneud mwy na thorri eich ffeil argraffu. Dylent adolygu eich dyluniad i weld a yw'n bosibl ei weithgynhyrchu: maint nodweddion lleiaf, radiysau cornel (dylai radiysau mewnol fod o leiaf hanner y trwch deunydd i osgoi rhwygo), gorchudd gludiog ar nodweddion bach, ac opsiynau leinin. YnShanyo, mae'r grŵp die{0}}yn gweithio ochr yn ochr â'rtimau stampio a chydosodi sicrhau bod rhannau marw, araeau cromen, ac FPCs i gyd yn ffitio'r un pentwr mecanyddol-i fyny - gan ddileu'r broblem "roedd yn edrych yn iawn ar bapur ond nid yw'n ffitio yn y tai".
Dylai timau peirianneg sy'n gwerthuso deunyddiau wedi'u torri'n marw ar gyfer rhaglenni sydd ar ddod ofyn am becyn sampl sy'n cynnwys y trwch ffilm penodol, y gludyddion a'r dwyseddau ewyn sy'n cael eu hystyried. Mae samplau ffisegol yn gadael i chi brofi tac, cydymffurfiaeth, a marw-ansawdd arloesol - ac mae pob un ohonynt yn amhosibl eu barnu o daflen ddata.

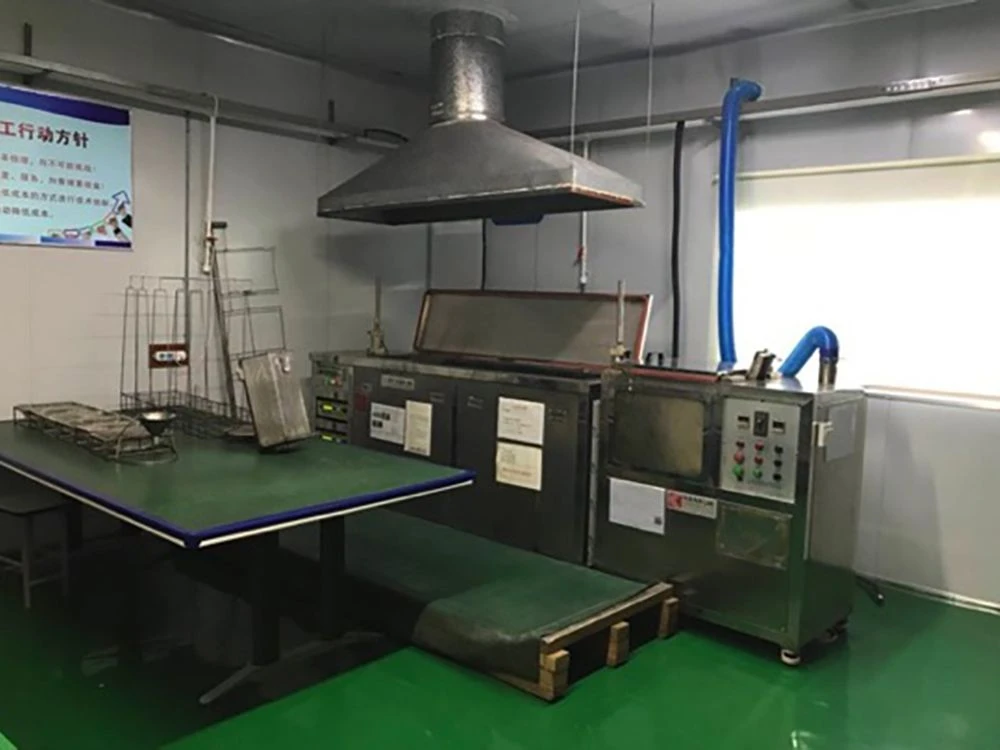

Mae Shanyo Precision Electronics yn gweithgynhyrchu cydrannau wedi'u torri'n marw -wedi'u teilwra,tâp gludiog yn marw-toriadau, gasgedi ewyn, ffilmiau inswleiddio, acydrannau modiwl batriyn Qingdao, Tsieina. Gydag-deisydd cylchdro a gwely fflat-yn fewnol-wedi'i dorri'n weisg, lamineiddio ystafell lân, a chymorth peirianyddol o adolygiad DFM trwy gynhyrchu màs, mae Shanyo yn gwasanaethu OEMs modurol, meddygol, electroneg defnyddwyr a diwydiannol ledled y byd. Ymwelwchcysylltwch â nii drafod eich gofynion torri marw.
